Tubos e Conexões Grooved ou Sistema Ranhurado
O que é o Sistema Ranhurado (Grooved)?
Imagine que você precisa montar e desmontar um cano rapidamente, sem usar solda ou roscas complicadas. O sistema Grooved faz exatamente isso!
▸ A Ranhura: Em vez de ter uma ponta lisa, o tubo recebe um “sulco” ou ranhura circular perto de sua extremidade. Parece um pequeno anel cortado na superfície do metal.
▸ O Acoplamento: As peças que unem os tubos são chamadas de acoplamentos. Eles são como “abraçadeiras” que envolvem a junta.
▸ O Vedante: Dentro do acoplamento, existe um anel de borracha especial (uma junta de vedação) que é pressionado quando o acoplamento é apertado.
O resultado é uma conexão super segura, estanque (não vaza) e que pode ser montada até 3 a 5 vezes mais rápido do que a solda tradicional.
Por que os Tubos e Conexões Ranhuradas (Grooved) são importantes, especialmente no combate a incêndio?
Em um sistema de sprinklers (chuveiros automáticos) ou hidrantes, não pode haver falhas. O sistema Grooved é preferido por várias razões:
▸ Rapidez na Instalação: O tempo é dinheiro na obra. Essa montagem rápida agiliza o projeto.
▸ Segurança no Local: Não exige solda a quente (maçarico) no local, o que elimina o risco de incêndios durante a instalação.
▸ Facilidade de Manutenção: Se for preciso inspecionar ou trocar um trecho do tubo, basta desapertar alguns parafusos do acoplamento, sem precisar quebrar ou cortar nada.
▸ Resistência a Movimentos: O sistema permite uma leve flexibilidade na junta, o que ajuda o sistema a absorver vibrações ou pequenos movimentos estruturais do prédio sem quebrar ou vazar.

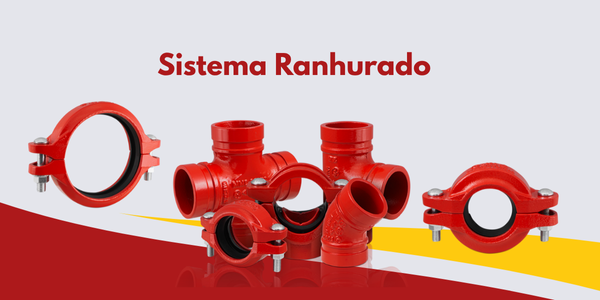

O sistema ranhurado (Grooved) é extremamente versátil e possui uma ampla gama de componentes. Eles se dividem, principalmente, em Acoplamentos (as uniões) e Conexões (as peças que mudam a direção ou derivam o fluxo).
Aqui estão os nomes mais comuns desses componentes:
Acoplamentos Ranhurados (Grooved)
Os acoplamentos são as peças que abraçam as ranhuras nos tubos, promovendo a união e a vedação. Os principais tipos são:
- Acoplamento Rígido: Usado onde não se deseja ou não se permite nenhuma deflexão angular. Cria uma junta muito estável, semelhante à solda ou flange.
- Acoplamento Flexível: Permite uma pequena deflexão angular e movimento axial entre os tubos. É essencial para absorver vibrações, expansão e contração térmica, ou para atender a requisitos sísmicos.
- Acoplamento de Redução: Permite unir dois tubos de diâmetros diferentes diretamente, eliminando a necessidade de uma conexão de redução separada.
- Acoplamento de Transição (ou Adaptador Ranhurado x Rosca/Flange): Usado para conectar o sistema ranhurado a um sistema de tubulação com outro tipo de conexão (como rosca ou flange).
Conexões Ranhuradas (Grooved)
As conexões são usadas para mudar a direção, dividir o fluxo ou finalizar a linha. Elas possuem as extremidades ranhuradas para receber os acoplamentos.
Conexões Básicas de Direção/Divisão:
▪ Cotovelo (ou Joelho) 90º: Usado para fazer curvas de 90 graus na tubulação.
▪ Cotovelo (ou Joelho) 45º: Usado para fazer curvas suaves de 45 graus.
▪ Tee (ou Tê) Ranhurado: Usado para criar uma derivação principal da linha em um ângulo de 90 graus.
▪ Cruzeta (ou X): Usada para criar quatro direções de fluxo a partir de um ponto central.
Conexões de Redução e Derivação:
▪ Tee de Redução: Um Tee onde o furo de derivação tem um diâmetro menor que o diâmetro principal.
▪ Redução Concêntrica: Usada para reduzir o diâmetro da linha de forma gradual e centralizada.
▪ Flange Ranhurado: Utilizado para integrar o sistema ranhurado a equipamentos ou válvulas que possuem extremidades flangeadas.
▪ Tampão Ranhurado: Usado para fechar ou terminar a extremidade de uma linha de tubulação.
▪ Derivação Mecânica (ou Tee Mecânico): Usado para fazer derivações em qualquer ponto do tubo (e não apenas nas pontas), criando uma conexão ranhurada ou roscada para acessórios, como sprinklers.
